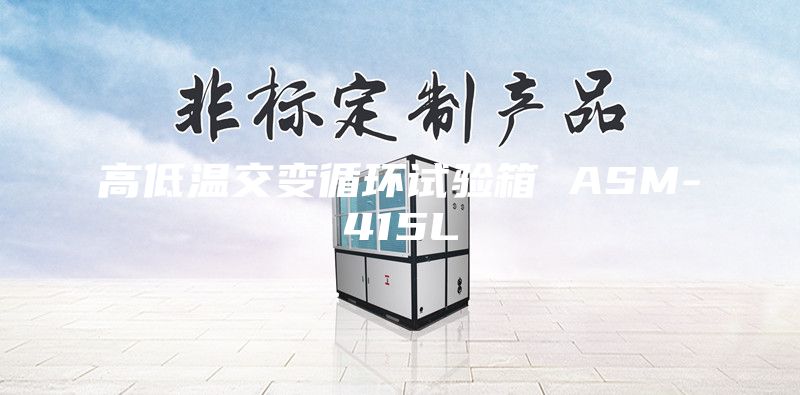

高低温交变循环试验箱 ASM-415L

（高低温交变循环试验箱 ASM-415L）

　　

　　高低温交变循环试验机规格书：

　　

　　1、产品名称?高低温交变循环试验箱

　　

　　2、产品型号：JD-415L

　　

　　3试样限制：本禁止：①易燃、易爆、易挥发性物质试样的试验或储存

　　

　　②腐蚀性物质试样的试样或储存③生物试样的试验或储存?④强电磁发射源试样的试验或储存

　　

　　4、容积、尺寸和重量?

　　

　　4.1、标称内容积?415L

　　

　　4.2、内型尺寸?W740*D650*H850CM

　　

　　4.3、外型尺寸?W1200*D1500*H1950MM

　　

　　4.4、重量?约350kg

　　

　　5、性能

　　

　　5.1、?测试环境条件

　　

　　5.2、测试方法

　　

　　?环境温度为+25摄氏度、相对湿度≤85%、试验箱内无试样条件下

　　

　　?GB/T5170.2-1996温度,

　　

　　?GB/T2423.2-2008(IEC-2-2:2007)高温试验方法Bb

　　

　　?GJB150.3-1986高温试验

　　

　　?GB/T2423.1-2008(IEC-2-1:2007)低温试验方法Ab

　　

　　?GJB150.4-1986低温试验

　　

　　?GJB150.9-1986热试验

　　

　　?GB/T2423.3-2006(IEC-2-78:2007)恒定湿热试验方法Cab

　　

　　?GB/T2423.4-2008(IEC-2-30:2005)交变湿热试验方法Db

　　

　　5.3、温度范围?-70℃?+200℃（可任意设定）

　　

　　5.4、温度波动度?±0.5℃

　　

　　5.5、温度偏差?±2.0℃

　　

　　5.6、升温时间?

　　

　　5.8、负载情况?空载

　　

　　5.9、工作噪音?A声级≤70dB（A）

　　

　　6、结构特征

　　

　　6.1?保温围护结构?①外壁材料：A3钢板静电喷涂

　　

　　②内壁材料：镜面不锈钢板SUS#304

　　

　　③箱体保护材料：100mm耐高温保温岩棉

　　

　　?④箱门保温材料：100mm耐高温保温岩棉

　　

　　6.2?底部结构强度?试验箱底部做轨道沉重能力：≤100Kg/m2(负载），工作底板采用4mm槽钢整体焊接。

　　

　　6.3空气调节通道①?不锈钢长轴离心风机：2台/90W

　　

　　?②?风机、加热器、蒸发器、（兼除湿器）、排水装置、

　　

　　6.4试验箱标准配置①视窗250*350*40mm?3层真空钢化玻璃

　　

　　②平面嵌入式把手

　　

　　③门铰链：SUS#304进口铰链

　　

　　④箱内节能灯：LED灯发光方式

　　

　　⑤引线孔：∮50mm?1个（配胶塞1个）

　　

　　6.5?箱门?①单片门：向外打开，铰链在左，把手在右（面对箱体正面）。

　　

　　②配安全门锁紧机构（可以在试验室内打开大门），门上配电?热防结露，中空玻璃观测窗可视范围约（W200*H280mm）?共2个。门框备防结露电热装置。

　　

　　6.6?控制面板威纶控制器（TH7010）显示屏、温（湿）度控制显示屏、设备累时器（0-9999小时、不可复零）、超温保护设定装?置、急停开关、运行指示灯、故障指示灯、蜂鸣器、USB接?口、具备USB功能可下载曲线及数据。

　　

　　6.7?机械室制冷机组、压缩机接水盘、排压装置、加热装置、备有试样测试电源

　　

　　6.8配电柜配电板、散热风扇、总电源开关、装置10板、机床变压器、镇?流器、中间继电器、时间继电器、固态继电器、交流接触器、?热继电器、保险丝、断路器

　　

　　6.9加热器?①鳍片式散热管形不锈钢电热器?

　　

　　②热控制方式：SSR（固态继电器）无触点等周期脉冲调宽?③热功率：约6.5KW

　　

　　④

　　

　　6.10?电源线孔及排水孔位于箱体背面

　　

　　7、制冷系统

　　

　　7.1冷热装置?①法国全封闭高效率省电型超低温冷冻系统（风冷式散热方式）

　　

　　?②冷却方式：风冷

　　

　　7.2冷热交换装置单双级制冷系统，法国全封闭压缩机。采超高效率?SWEP?冷媒冷热交换设计（制sus#316），较传统内螺旋式效益高。

　　

　　7.3发热负载调节①采用自动调节冷媒流量装置，有效带走待测品发热负载与?德/?日技术同步?

　　

　　?②与传统设计，控制稳定性与再现性高且达到省电、更节能之?超效能?

　　

　　7.4高效率元件?①-×0001-冷凝器、蒸发器采AC&R复式扰流型铝鳍片装置。

　　

　　?②节流装置均采用进口驰名制冷配件

　　

　　7.5膨胀系统容量控制之冷冻系统（毛细管）

　　

　　7.6蒸发冷凝器?不锈钢钢钎焊板式换热器

　　

　　7.7制冷机控制方式?①控制系统的控制器根据试验条件自动调节制冷机的运行工况。

　　

　　?②蒸发压力调节阀

　　

　　③压缩机回气冷却回路

　　

　　?④制冷机系统设计有避震管等减振、降噪措施

　　

　　7.8制冷剂R404a（臭氧耗损指数均为0）/进口R23环保冷媒

　　

　　7.10蒸发压力阀日本鹭宫进口品牌，低温试验及高温试验长期运行时可保证蒸发器不会出现结霜而导致降温故障等问题。

　　

　　8.电气控制系统

　　

　　（1）控制器型号

　　

　　TH7010触摸式智能可程序温度控制器

　　

　　（2）控制器规格

　　

　　技术指标：

　　

　　1.7时真彩触摸薄屏

　　

　　2.两种控制方式：程式/定值

　　

　　3.传感器类型：两路PT100输入（可选电子传感器输入）

　　

　　4.输出方式：电压脉冲（SSR）/控制输出：2路（温度/湿度）/2路4-20mA模拟输出/16路继电器输出（无源）

　　

　　5.控制信号：8路IS控制信号/8路T控制信号/4路AL控制信号

　　

　　6.报警信号：16个DI外部障碍报警

　　

　　7.温度测量范围：-90.00℃-200.00℃，（可选-90.00℃-300℃）误差±0.2℃

　　

　　8.湿度测量范围：1.0%-100%RH，误差±1%RH

　　

　　9.通讯接口：（RS232/RS485，通讯最长距离1.2Km[光纤可达30Km]）

　　

　　10.界面语言类型：中文/英文

　　

　　11.具备汉字输入功能

　　

　　12.可带打印机（USB功能可选）

　　

　　13.多种信号组合继电器输出，信号可进行逻辑运算（NOT、AND、OR、NOR、XOR），简称PLC编程能力

　　

　　14.继电器控制方式多样化：参数-＞继电器模式，继电器-＞参数模式，逻辑组合模式，复合信号模式

　　

　　15.程式编辑：可编120组程式，每组程式最大可编100段

　　

　　16.带网络功能，IP地址可设

　　

　　17、可远程控制仪表

　　

　　18、产品显示清晰纸管立体感强，可编程控制系统操作灵活方便，性能稳定，工作更高效

　　

　　规格：

　　

　　外型尺寸：205*146*43（mm）（长*宽*深）

　　

　　安装开孔尺寸：172*133（mm）（长*宽）

　　

　　TFI分辨率：800*K色

　　

　　8.1?控制器技术参数

　　

　　精度：温度±0.1℃+1digit、湿度±1%+1digit

　　

　　分辨率：温度±0.01℃，湿度±0.1%R.H.

　　

　　温度斜率：0.1-9.9可设定

　　

　　具有上下限待机及警报功能

　　

　　温湿度入力信号干湿球PT100*2

　　

　　9组P.I.D.控制参数设定，P.I.D自动演算

　　

　　干湿球自动校正画面

　　

　　8.2控制方式

　　

　　①抗积分饱和PID

　　

　　②B交变平衡调温控制方式+DCC智能冷量控制+DEC智能电气控制（温度）

　　

　　③?BTHC平衡调温调制方式+DCC智能冷量控制+DEC智能电气控制（温湿度）

　　

　　8.3画面显示功能

　　

　　采画面对谈式，无须按键输入，屏幕直接触摸选项

　　

　　温度设定（SV）与实际（PV）值直接显示

　　

　　可显示目前执行程序号码，段次，剩余时间及循环次数

　　

　　运转累计时间功能

　　

　　温度程序设定值以图形曲线显示，具实时显示程序曲线执行功能

　　

　　具单独程序编辑画面，每页最少可输入5个段次温湿度及时间

　　

　　中英文可任意切换

　　

　　故障提示画面显示

　　

　　屏幕可作背光调整

　　

　　屏幕显示保护功能可作定时，TIMER或手动关闭设定

　　

　　8.4程序容量及控制功能?

　　

　　可使用的程序组：最大120个PATTEN

　　

　　可使用的记忆容量：共SEGMENTS

　　

　　可重复执行命令：每一个命令可达3200次

　　

　　程序之制作采对谈式，具有编辑、清除、插入等功能

　　

　　SEGMENTS时间设定0-99Hour59Min

　　

　　可程序时序控制模组装置*2组

　　

　　具有断电程序记忆，复电后自动启动并接续执行程序功能

　　

　　具有RS-485或RS-232通讯接口

　　

　　具有USB接口功能

　　

　　程序执行时刻实时显示图形曲线

　　

　　具有自动调节冷冻能力功能

　　

　　具有预约启动及关机功能

　　

　　按键及画面锁定（LOCK）功能

　　

　　（3）安全保护装置

　　

　　（a）制冷系统压缩机过热压缩机过流?压缩机超压

　　

　　（b）试验箱?可调式超温保护装置?

　　

　　?空气调节通道极限超温

　　

　　风机电机过热

　　

　　（c）其它总电源相序和缺相保护

　　

　　漏电保护

　　

　　加热管无风干烧保护

　　

　　过载及短路保护

　　

　　断电保护

　　

　　（4）其他特别说明

　　

　　（a）电源线缆?5芯（三相无线）电缆4米1条（可依客户要求提供）

　　

　　（b）引线孔?1个配胶塞的引线孔，直径Φ50mm规格，其位置及数量在箱体结构允许及不影响性能的条件下可按用户要求订制

　　

　　8.5?RS232接口?可连接电脑，可随时下载曲线及数据

　　

　　8.6?操作软件?可连接电脑控制，配软件

　　

　　8.7?运输?汽车包装运输

　　

　　8.8?使用条件下列各项条件

　　

　　（a）安装场地?地面平整，通风良好?设备周围无强烈振动

　　

　　?设备周围无强电磁场影像?

　　

　　设备周围无易燃、易爆、腐蚀性物质和粉尘

　　

　　设备周围留有适当的使用及维护空间，如下图所示

　　

　　?

　　

　　（b）环境条件①温度：5℃～35℃?②相对湿度：≤85%?③气压：86KPa～106KPa

　　

　　（c）供电条件电源?AC380V三相+N线+保护地线

　　

　　电压允许波动范围：AC（380±10）V

　　

　　频率允许波动范围：（50±0.5Hz）

　　

　　保护地线接地电阻小于4Ω

　　

　　要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用

　　

　　电源容量?约8.5KW

　　

　　最大电流22A

　　

　　电源开关32A（塑壳漏电保护器）

　　

　　（d）对储存环境的要求?设备不工作时，环境的温度应保持0℃～+45℃以内，当环境温度低于0℃时，应将设备中存留的水排放干净，以免管道内的水结?冰涨坏管道（风冷型机器除外）

　　

　　?1?控制器（hanR232通讯及软件）?台通TT-5166

　　

　　?2?压缩机法国全封闭压缩机?TAG2511?

　　

　　?3?热继电器施耐德?LRD12C（5-8A）?

　　

　　?4?中间继电器施耐德?MY2J

　　

　　?5?时间继电器CKC?AH3-3（3M）

　　

　　?6?直流开关电源?明纬?DC24V

　　

　　?7?超温保护韩国RAINBOWTS-320S

　　

　　?8?SSR士研SSR-40DA

　　

　　?9?温度传感器壹电PT100

　　

　　?10照明灯220V/9W

　　

　　?11信号指示灯?TENDTPWL5-220

　　

　　?12闪光蜂鸣器上海天亿LA42S

　　

　　?13控制变压器?天正?300VA

　　

　　?14漏电保护器?施耐德C100/3P+N+PE

　　

　　?15按钮开关天德LAS1-A

　　

　　?16加热器（加温）?隆星定制

　　

　　17?循环风机三越电机220V90W

　　

　　18?风轮尚昱6F

　　

　　19?防汗线GOOLMAX24VDC50W

　　

　　20?多层真空玻璃视窗?香港庆强定制

　　

　　21?高温线中国成天泰?

　　

　　22?电线电缆中国成天泰

　　

　　23?交流接触器?施耐德LC1D18、LC1D12

　　

　　24?冷凝器制冷定制

　　

　　25?干燥过滤器?丹麦DCL083S

　　

　　26?膨胀阀丹麦?TES5

　　

　　27?电磁阀日本鹭宫?NEV202DXF

　　

　　28?蒸发器?定制

　　

　　29?制冷剂美国?R404A/R23

　　

　　30?冷冻油英国冰熊?RL32H

　　

　　31?油分离器?A-

　　

　　32?流量调节装置?1/2"

　　

　　33?高压开关丹麦?KP5

　　

　　34?工艺阀富洲?3/8"

　　

　　35?板式热交换器瑞士阿法拉伐?订制

　　

　　以上主要配件均为实际使用配件，其他部件以实际使用为准。

　　

　　?
